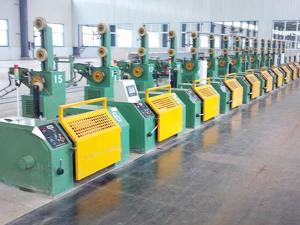

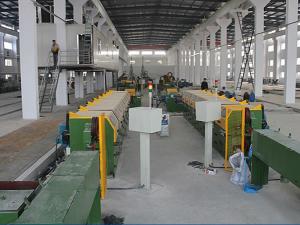

ماكينة سحب الأسلاك (السحب الدقيق)

آلة سحب الأسلاك بخط مستقيم LZ6/400 أو LZ7/400 أو LZ8/400 أو LZ10/400
القطر الأقصى للتغذية: φ2.6mm
القطر الأدنى للتفريغ: φ0.6mm
السرعة النظرية: ≥20m/s
ضغط الماء: ≥0.2Mpa
ضغط الغاز: ≥0.6Mpa

المكونات
1. آلة سحب الأسلاك بخط مستقيم LZ6-10/400
2. آلة تفكيك لفة الأسلاك φ800
3. آلة لف الأسلاك φ630
4. جهاز الشد φ320، مع العجلة المصنوعة من سبيكة الألومنيوم
5. آلة إزالة الشحوم
6. واجهة المستخدم والآلة (HMI)
7. خزانة التحكم الكهربائي
8. تصميم إزالة الغبار
9. لمبة 24V للغطاء الواقي
10. مروحة التهوية ( مبردة بالهواء، بدء التشغيل والإيقاف متزامنا مع آلة سحب الأسلاك)
11. عجلة التوجيه، صقل السطح ومعالجة التصليب، الصلابة تبلغ HRC60

الهيكل الرئيسي
1. المحرك: محرك العاكس الذاتي التبريد 11kw AC للبكرة

2. البكرة
1) القطر: φ400
2) المادة: فولاذ ZG45؛ مطلي مع مسحوق كربون التنغستن المقاوم للاحتكاك؛ معالجة الرش الحراري بالزنك داخل البكرة لمنع الرواسب الكلسية؛ الصلابة: >HRC62؛ تنعيم السطح: ≤0.8Ra؛ سمك الطلاء: ≥1mm؛
3) عمر الخدمة: مدة الضمان 5 سنوات؛ سنقوم بتغيير البكرة مجانا إذا كانت بالية خلال 3 سنوات
4) التبريد: التبريد بالماء داخل البكرة؛ التبريد بالهواء خارج البكرة
5) جهاز الاختبار مثبت وراء كل بكرة لإيقاف تشغيل الآلة عندما هناك سلك مكسور

3. الغطاء الواقي
الغطاء الواقي من آلة سحب الأسلاك مصمم مع نوافذ الزجاج العضوي (plexiglass)، قطعة واحدة منها قابلة للتحرك بغية مراقبة عملية سحب الأسلاك أو إضافة المسحوق.

4. آلة إزالة الشحوم
1) رش المياه بالضغط العالي تردديا، الكنس الميكانيكي، نفخ الغاز
2) عملية نفخ الغاز من آلة إزالة الشحوم يتم التحكم فيها بواسطة الصمام الكهرومغناطيسي ويتن تنفيذها متزامنا مع آلة سحب الأسلاك. ويتم التحكم في مضخة التنظيف المجهزة مع جهاز الفلتر بشكل مستقل.
3) جهاز ختم الماء مستخدم في آلة إزالة الشحوم كالغطاء لمنع تسرب المياه. منفذ التصريف المسيطر عليه بالصمام هو مجهز في الجانب الخلفي من الآلة.

5. صندوق القالب
1) يتم تجميع وتثبيت الصندوق مع المسامير بدون اللحام
2) مع الحفرات لمسحوق التشحيم وماء التبريد (القالب المفتوح المبرد بالماء مباشرا)؛ المسحوق لن يدخل في حفرة الماء التي تغطيها الغطاء.
3) الصناديق الثانية، الثالثة والرابعة تستخدم هيكل السحب بالضغط مع القالب المزدوج، والأخرى تابعة للنوع المبرد بالماء والمغمور بالختم التام.
4) حساس تعديل الشد مجهز في مدخل صندوق القالب، يتم تشغيله بالأسطوانة.
5) صندوق القالب قابل للتعديل بالاتجاهات المتعددة؛ أخدود 10مم إلى 12مم لجمع الغبار.
6) جهاز قفزة القالب قابل لتعديل في مدخل الصندوق

6. أسطوانة تعديل الشد
يتم تنفيذ عملية تعديل الشد هوائيا. تكون مصنوعة من الألومنيوم ومطلية بالتنغستن الكربوني، جميع العجلات الدليلية لديها مدة الضمان بـ 4 سنوات. الحساس من TURCK يستخدم طريقة الإزاحة الزاوية لا التلامسية. ويتم تعويض القالب تلقائيا بعد احتكاكه.

7. نوع النقل
1) الحزام الموصل على شكل V
2) المكبح الهوائي المسيطر عليها بالصمام الكهرومغناطيسي هو متوفر على كل جانب، ولا يكون سلك اللحام مكسورا عندما يتوقف إضطراريا.

8. نظام التبريد
1) الصمام الكروي الفولاذي المقاوم للصدأ مجهز أمام كل بكرة لتبريد البكرة، تبريد القالب، وتعديل تدفق المياه. ويمكن ضبط المؤشر لتحكم في استهلاك المياه.
2) يتم الحفاظ على درجة الحرارة من البكرة بأقل من 60℃ عندما تعمل الماكينة
3) مسيطر عليها بواسطة الصمام الكهرومغناطيسي، يتم تغذية مياه التبريد أو إيقاف التغذية تلقائيا عند بدء تشغيل الآلة وإيقافها.
4) الواصلات المعززة للنظام المبرد بالماء

9. النظام الهوائي
جميع الأجهزة الهوائية من AIRTAC، الصمام الكهرومغناطيسي مستخدم للتحكم في الآلة تلقائيا.

10. جهاز الشد
1) القطر: ≥φ320
2) المادة: عجلة جهاز الشد مصنوعة من الألومنيوم ومطلية بالتنغستن الكربوني. الصلابة لها تبلغ HRC60 مع الأداء الممتاز في تنعيم السطح ومقاومة البلى. عمر الخدمة أكثر من سنتين.

11. آلة إزالة الشحوم
هذه الآلة تنظف أسلاك اللحام ميكانيكيا، تعمل مع نظام الرش العالي الضغط ( منفذ التصريف في قاع الخزان)، جهاز النفخ متوفر في المخرج.

12. نظام التحكم
1) نظام التحكم PLC والموصلات العمومية؛ يتم تجهيز كل جهاز للتحكم في بدء التشغيل، ترابط الأمام والخلف، الإيقاف والتوقف الإضطراري
2) يمكن للمستخدمين ضبط مقدما للطول والسرعة، فحص الخطأ، حالة الآلة، ضبط القالب وقطر السلك عن طريق واجهة المستخدم والآلة، فضلا عن التحكم في آلة السحب بواحدة أو بمجموعة.
3) سرعة النظام قابلة للتعديل. عمليات من تفكيك اللفة، لف الأسلاك وسحب الأسلاك قابلة للتوقف فورا عند توفق في حالة الطوارئ
4) جهاز قص الأسلاك مثبت في أسطوانة التعديل. إذا كان السلك مكسورا، الأجهزة الميكانيكية والهوائية ستقوم بفحص متزامنا ويشغل التوقف الإضطراري. سيقوم النظام بإنذار تلقائيا ويعرض موقف الأخطاء وسببها.
5) عدد 2 من صناديق الأدوات تحت المنضدة

13. نظام تفكيك لفة الأسلاك
1) حامل تفكيك لفة الأسلاك φ800، حجم العجلة نفس مع السحب الخشن
2) حامل تفكيك لفة الأسلاك متحرك ومسيطر عليه هوائيا
3) المكبح: جهاز هوائي
4) التحكم في السرعة: التخميد الميكانيكي
5) المحامل من HRB أو LYC
6) باب الأمان

14. نظام لف الأسلاك
1) نقل بحزام V
2) الكبح الهوائي
3) التحكم في السرعة والشد: محرك العاكس 11kw
4) يتم ترتيب أسلاك اللحام هوائيا مع فاصل بأقل من عرض داخل العجلة
5) المحامل من HRB أو LYC
6) باب الأمان

15. نظام الأمان
1) الآلة لن تعمل عندما هناك الغطاء الواقي المفتوح، أو الضغط الهوائي غير الكافي
2) التوقف التلقائي في حالة السكل المكسور
3) تبديل حبل الجر للطوارئ
4) زر التوقف الإضطراري على منضدة التحكم الرئيسي؛ وقت التوقف الإضطراري: ≤5S؛ وقت التوقف السريع: ≤15S؛ وقت التوقف العادي: ≤30S

16. وصف الوظائف
1) آلة سحب الأسلاك: بدء التشغيل، التوقف، فحص السلك المكسور، فحص الغطاء الواقي، تعديل الشد، تعديل كمية المياه لصندوق القالب؛ كل آلة مجهزة مع عدد 2 من تباديل القادم
2) منضدة التحكم: بدء التشغيل، التوقف، التوقف الإضطراري، التسريع، تخفيض السرعة، مؤشر الخطأ، مؤشر الطاقة، إعادة الضبط، خيارات السرعة، الغطاء والضوء، خيار السرعة العالية/المنخفضة، لوح التحكم باللمس
3) شاشة اللمس: تحديد قطر السلك، السرعة، الطول( ستتوقف الآلة أوتوماتيكيا عندما تلبي الطول المطلوب)، الشد، تقطيع البكرة، مؤشر الخطأ، وعرض حالة PLC-I/O.

17. حماية نظام التشغيل
1) حماية انخفاض الجهد، حماية الجهد الزائد، الطور المفتوح
2) حماية الخطأ داخل مغير التردد
3) حماية البكرة وحماية السلك المكسور
4) حماية الحرارة الزائدة للمحركات
5) التوقف الإضطراري وحماية الأخطاء الأخرى

18. أسطوانة تثبيت الأسلاك، الطريقة الجديدة لقفزة القالب

19. هيكل الباب للجزء الأسفل من آلة سحب الأسلاك
