المكونات
1. آلة سحب الأسلاك بخط مستقيم LZ7/600
2. آلة لف الأسلاك SG800
3. واجهة المستخدم والآلة
4. خزانة التحكم الكهربائي

المعلمات التقنية
1. القطر الأقصى للتغذية: φ5.5mm (φ6.5mm)
2. القطر الأدنى للتفريغ: φ2.2mm/φ2.35mm
3. السرعة النظرية: ≥14m/s؛ السرعة الفعلية: 10m/s
4. ضغط الماء: ≥0.2Mpa؛ ضغط الغاز: ≥0.6MPa

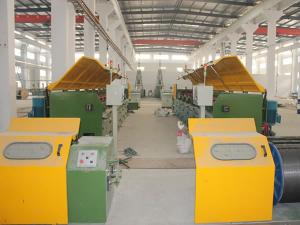

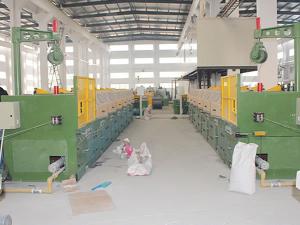

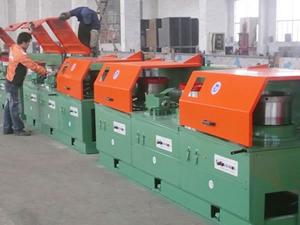

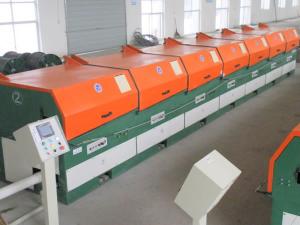

الأجزاء الرئيسية من ماكينة سحب الأسلاك بشكل خشن
1. المحرك
1) الآلة الرئيسية: محرك عاكس 30kw AC للبكرة الأولى؛ محرك العاكس 22kw AC للأخرى؛
2) آلة لف الأسلاك: محرك العاكس 15kw

2. البكرة
1) القطر: φ600؛
2) المادة: فولاذ ZG45؛ مطلي مع مسحوق كربون التنغستن المقاوم للاحتكاك؛ معالجة الرش الحراري بالزنك داخل البكرة لمنع الرواسب الكلسية؛ الصلابة: ＞HRC62؛ تنعيم السطح: ≤0.8Ra؛ سمك الطلاء: ≥1mm؛
3) التبريد: التبريد بالماء داخل البكرة؛ التبريد بالهواء خارج البكرة
4) جهاز الاختبار مثبت وراء كل بكرة لإيقاف تشغيل الآلة عندما هناك سلك مكسور

3. صندوق القالب
1) قابلة لتعديل بالاتجاهات المتعددة
2) مع حفرتين بشكل مستقل لمسحوق التشحيم ومياه التبريد ( القالب المفتوح المبرد بالماء مباشرا)؛ المسحوق لن يدخل حفرة الماء بفضل الغطاء المجهز على حفرة الماء.
3) جهاز قفزة القالب قابل لتعديل في مدخل الصندوق
4) الصندوق الدوراني اختياري

4. أسطوانة تعديل الشد
يتم تنفيذ عملية تعديل الشد هوائيا. تكون مصنوعة من الألومنيوم ومطلية بالتنغستن الكربوني، جميع العجلات الدليلية لديها مدة الضمان بـ 4 سنوات. الحساس من TURCK يستخدم طريقة الإزاحة الزاوية لا التلامسية. ويتم تعويض القالب تلقائيا بعد احتكاكه.

5. نوع النقل: الحزام الموصل على شكل V

6. نظام التبريد
1) يتم الحفاظ على درجة الحرارة من البكرة بأقل من 60℃ عندما تعمل الماكينة
2) مؤشر مستوى السائل متوفر لنظام المياه المرتدة

7. النظام الهوائي: من AIRTAC

8. نظام النقل: المحامل من NSK

9. نظام التحكم
1) نظام التحكم PLC والموصلات العمومية؛ يتم تجهيز كل جهاز للتحكم في بدء التشغيل، ترابط الأمام والخلف، الإيقاف والتوقف الإضطراري
2) يمكن للمستخدمين ضبط مقدما للطول والسرعة، فحص الخطأ، حالة الآلة، ضبط القالب وقطر السلك عن طريق واجهة المستخدم والآلة، فضلا عن التحكم في آلة السحب بواحدة أو بمجموعة.
3) سرعة النظام قابلة للتعديل. عمليات من تفكيك اللفة، لف الأسلاك وسحب الأسلاك قابلة للتوقف فورا عند توفق في حالة الطوارئ
4) جهاز قص الأسلاك مثبت في أسطوانة التعديل. إذا كان السلك مكسورا، الأجهزة الميكانيكية والهوائية ستقوم بفحص متزامنا ويشغل التوقف الإضطراري. سيقوم النظام بإنذار تلقائيا ويعرض موقف الأخطاء وسببها.

10. نظام لف الأسلاك
1) وحدة النقل الرئيسية تستخدم حزام نوع B بمرحلة مفردة؛ ويتم تثبيت الأسطوانة في قاع آلة لف الأسلاك لتحريك عجلة لف الأسلاك.
2) جهاز التشغيل الكبح الهوائي متوفر
3) محرك عاكس 15kw
4) يتم ترتيب سلك اللحام هوائيا مع فاصل أصغر من عرض داخل العجلة
5) عجلة لف الأسلاكφ800، الرأس المخروطي قابل للتغيير
6) فحص الشد: حساس لا تلامسي من TURCK
7) باب السلامة متوفر

11. نظام الأمان
1) الآلة لن تعمل عندما هناك الغطاء الواقي المفتوح، أو الضغط الهوائي غير الكافي
2) التوقف التلقائي في حالة السكل المكسور
3) تبديل حبل الجر للطوارئ
4) زر التوقف الإضطراري على منضدة التحكم الرئيسي؛ وقت التوقف الإضطراري: ≤5S؛ وقت التوقف السريع: ≤15S؛ وقت التوقف العادي: ≤30S

12. وصف الوظائف
1) آلة سحب الأسلاك: بدء التشغيل، التوقف، فحص السلك المكسور، فحص الغطاء الواقي، تعديل الشد، تعديل حجم المياه، الخ.
2) منضدة التحكم: بدء التشغيل، التوقف، التوقف الإضطراري، التسريع، تخفيض السرعة، مؤشر الخطأ
3) أزرار التحكم للمياه، الكهرباء والغاز، وأزرار التوقف الإضطراري مجهزة أمام الآلة
4) شاشة اللمس: ضبط قطر السلك، السرعة، الطول ( ستتوقف الآلة تلقائيا عندما تلبي الطول المطلوب)، الشد، تقطيع البكرة، مؤشر الخطأ، وعرض حالة PLC-I/O.

13. حماية نظام التشغيل
1) حماية انخفاض الجهد، حماية الجهد الزائد، الطور المفتوح
2) حماية الخطأ داخل مغير التردد
3) حماية البكرة وحماية السلك المكسور
4) حماية الفتح غير العادي للغطاء الواقي
5) حماية الحرارة الزائدة للمحركات
6) التوقف الإضطراري وحماية الأخطاء الأخرى

14. أسطوانة تثبيت الأسلاك، الطريقة الجديدة لقفزة القالب

15. هيكل الباب للجزء الأسفل من آلة سحب الأسلاك
