بصفتها شركة صينية لتصنيع الأسلاك الفولاذية، Wanyi متخصصة في توفير لمستخدمين حلول تجهيز الأسلاك الفولاذية بحطوة واحدة. الماكينات وخطوط الإنتاج متوفرة وفقا لمتطلبات الزبائن.

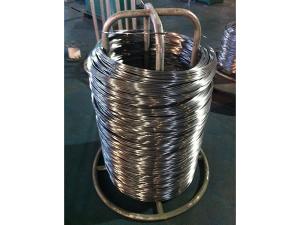

إن خط إنتاج سلك الفولاذ الكربوني مصمم لتصنيع سلك الفولاذ الكربوني، سلك النوابض، السلك الفولاذي لصناعة المسمار، الأسلاك الفولاذية للبناء، السياج، سلك الحديد الأسود، وشبك الأسلاك الخ. وهذه المعدات بارزة في التلقائية العالية، دون التلوث، التشغيل السهل والصيانة البسيطة.
التقنيات
1. المعالجة المسبقة: إزالة الأكسيد على سطح السلك الفولاذي بواسطة أجهزة إزالة الصدأ
2. السحب الخشن: سحب الأسلاك الفولاذية إلى الأسلاك الرقيقة
3. التلدين: تليين القوة من السلك الفولاذي
4. السحب الدقيق: سحب الأسلاك إلى الأسلاك ذات الوزن أو القطر المطلوب

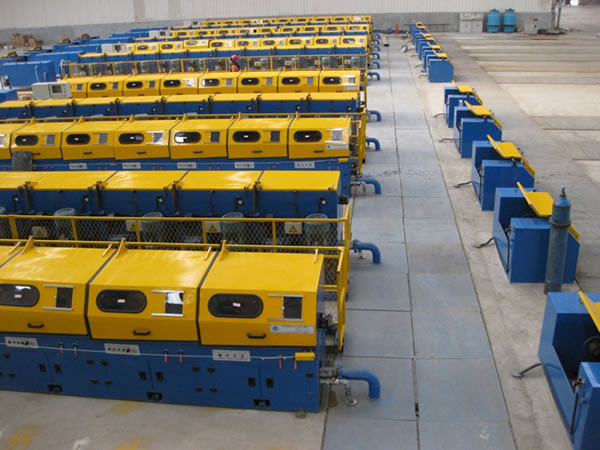

1. خط إنتاج أسلاك الفولاذ العالي الكربون
عملية الإنتاج
1) تفكيك لفة السلك ← المعالجة المسبقة ← سحب الأسلاك الخشن بخط مستقيم ← آلة لف الأسلاك

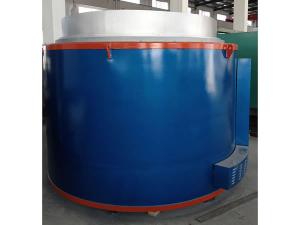

2) التلدين
3) تفكيك لفة الأسلاك ← السحب الدقيق ( آلة سحب الأسلاك بخط مستقيم أو نوع خزان المياه) ← آلة لف الأسلاك
4) التلدين
5) آلة تفكيك لفة الأسلاك مع عجلة FX ← آلة سحب الأسلاك نوع خزان المياه ← حامل الشد ← آلة لف الأسلاك مع عجلة SG
المعدات الرئيسية

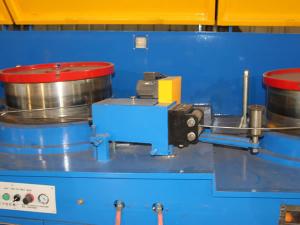

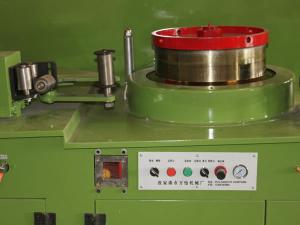

1) آلة سحب الأسلاك بخط مستقيم
هيكل الآلة ملحوم من الفولاذ الهيكلي والألواح الفولاذية
البكرة مصنوعة من مادة ZG270-500 ومطلية مع مسحوق التنغستن الكربوني. صلابة السطح: >HRC60؛ تنعيم السطح: 1.6Ra؛ عمر الخدمة: أكثر من سنتين
التبريد: التبريد بالماء نوع الشق الضيق داخل البكرة؛ التبريد بالهواء خارج البكرة
صندوق القالب هو جزء ملحوم ولديه عدد 2 من الحفرات على حدة لمسحوق التشحيم وماء التبريد (مبرد بالماء مباشرا). جهاز الخلط متوفر في حفرة التشحيم.
يتم النقل بحزام V وعلبة التروس
يتم تعديل الشد بواسطة الأسطوانات هوائيا. الحساس يستخدم طريقة الإزاحة الزاوية لا التلامسية. ويتم تعويض القالب تلقائيا بعد احتكاكه.
تحكم التردد المتغير AC مستخدم في نظام التحكم الكهربائي، والذي يتبنى عاكس من Siemens أو Inovance.
النظام يستخدم تحكم PLC من Siemens أو Mitsubishi
شاشة اللمس من Taiwan، المكونات الإلكترونية المنخفضة الضغط من الماركات المشهورة في الصين.
يتم تصميم كل آلة مع التشغيلات من بدء التشغيل، التوقف، والتقف الإضطراري الخ. يمكن للمستخدمين ضبط السرعة، قطر السلك وفحص سرعة العمل والخطأ عن طريق شاشة اللمس. والمنضدة مجهزة مع الأزرار من بدء التشغيل، التوقف، التوقف الإضطراري، التسريع، تخفيض السرعة، ومؤشر الخطأ.
| قطر البكرة (mm) | مرات السحب | القطر الأقصى لسلك التغذية(mm) | القطر الأدنى لسلك التفريغ (mm) | طاقة المحرك الأحادي الطور (kw) | السرعة القصوى (m/s) | الضوضاء dB(A) |
| φ400 | 6-12 | 4.2 | 0.75 | 11-15 | 20 | < 82 |
| φ500 | 6-12 | 5.5 | 1 | 15-37 | 18 | < 82 |
| φ600 | 6-12 | 6.5 | 1.3 | 22-45 | 16 | < 82 |
| φ700 | 4-9 | 8 | 2.4 | 45-75 | 12 | < 85 |
| φ800 | 4-9 | 10 | 2.8 | 55-90 | 10 | < 85 |
| φ900 | 4-9 | 14 | 3.5 | 75-110 | 8 | < 85 |

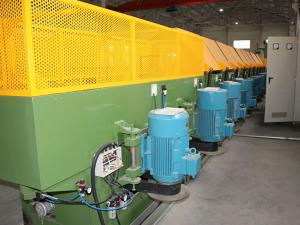

2) آلة سحب الأسلاك من نوع خزان المياه
الهيكل ملحوم من الفولاذ الهيكلي، وخزان المياه ملحوم من الفولاذ المقاوم للصدأ
الخزان القابل للتقليب مصنوع من اللوح الفولاذي؛ قوة التقليب: <200N
مادة البكرة: فولاذ 45، مطلي مع التنغستن الكربوني، صلابة السطح: >HRC60، تنعيم السطح: 0.4Ra، عمر الخدمة: أكثر من سنتين.
خلال عملية السحب، الأسلاك الفولاذية سيتم الحفاظ على استقامتها ولن تكسر بسهولة. ويتم تخزين القالب في الحامل القابل لتعديل الزاوية
تبريد القالب والبكرة: المبرد الذاتي الدوران
النقل: سير التوقيت، بدون تسرب الزيت، والضوضاء المنخفض
القالب مخزون في الحامل القابل لتعديل الزاوية لتسهيل تعديل القطر والبكرة
معالجة التسقية، صلابة من جميع بكرات اللف هي أكثر من HRC50
محامل المحور الرئيسي من NSK، المحرك تابع لنوع عاكس
التحكم AC في سرعة التردد المتغير، العاكس من Siemens أو Inovance
| الموديل | LT25/218 | LT21/275 | LT23-25/288 | LT23/318 | LT17-21/360 |
| مادة السحب | سلك الفولاذ لقص والسلك الفولاذي بالكربون العالي/المتوسط/المنخفض | السلك الفولاذي بالكربون العالي/المتوسط/المنخفض | سلك الفولاذ لقص والسلك الفولاذي بالكربون العالي/المتوسط/المنخفض | السلك الفولاذي بالكربون العالي/المتوسط/المنخفض | السلك الفولاذي بالكربون العالي/المتوسط/المنخفض |
| وقت السحب | 25 | 21 | 23-25 | 23 | 17-21 |
| هيكل الآلة | نوع قابل للتقليب، 6 مجموعات من العجلات | نوع قابل للتقليب، 4 مجموعات من العجلات | نوع قابل للتقليب، 4 مجموعات من العجلات | نوع قابل للتقليب، 4 مجموعات من العجلات | نوع قابل للتقليب، 4 مجموعات من العجلات |
| القطر الأقصى لسلك التغذية(mm) | 1 | 1.4 | 1 | 2 | 3 |
| القطر الأدنى لسلك التفريغ (mm) | 0.1-0.12 | 0.15 | 0.1-0.12 | 0.15 | 0.5 |
| معدل الضغط المتوسط % | 13.5 | 15 | 13.5-14 | 14.6 | 14-15 |
| السرعة القصوى (m/s) | 15 | 20 | 15 | 20 | 9 |
| طاقة المحرك (kw) | 15-18.5 | 22 | 15-18.5 | 30 | 55 |
| التحكم في السرعة | التردد المتغير AC، تعديل السرعة غير المتدرج | التردد المتغير AC، تعديل السرعة غير المتدرج | التردد المتغير AC، تعديل السرعة غير المتدرج | التردد المتغير AC، تعديل السرعة غير المتدرج | التردد المتغير AC، تعديل السرعة غير المتدرج |
| نظام التحكم | تحكم PLC | تحكم PLC | تحكم PLC | تحكم PLC |
2. خط إنتاج أسلاك الفولاذ المنخفض الكربون
هذا الخط متكون من عدد 2 من الآلات: آلة المعالجة المسبقة للسلك الفولاذي وآلة سحب الأسلاك بشكن خشن
1) المعالجة المسبقة للسلك الفولاذي
آلة تفكيك لفة السلك: الهيكل الفولاذي الملحوم، مجهز مع جهاز الإنذار
آلة إزالة الصدأ: الهيكل الفولاذي الملحوم المغلق تماما، 4 عجلات تجعل الأسلاك قابلة للثني بـ 360 درجة، و4 فراشي فولاذية تعمل لإزالة الصدأ على الأسلاك، موقف الفرشاة قابل للتعديل
2) آلة سحب الأسلاك بخط مستقيم LZ/600 ( سحب خشن)
آلة سحب الأسلاك الخشن بخط المستقيم متكون من جهاز الشد، آلة لف الأسلاك، وخزانة التحكم الكهربائي
المعلمات
قوة السلك المغذي القصوى: ≤450Mpa
قطر السلك المغذي الأقصى: 6.5mm
القطر الأدنى لسلك التفريغ: 2.2mm
معدل الضغط الأقصى: 89%
سرعة السحب القصوى: 12m/s
سرعة السحب الفعلية: 8-10m/s
ضغط المياه: ≥0.2Mpa
ضغط الغاز: ≥0.5Mpa
المحرك
الآلة الرئيسية: محرك عاكس 22KW AC
آلة لف الأسلاك: محرك عاكس 15KW AC
البكرة
القطر: Ф600mm
المادة: ZG270-500، مطلية مع مسحوق التنغستن الكربوني
الصلابة: HRC60
عمر الخدمة: أكثر من سنتين، سنقوم بتغييرها مجانا إذا كانت البكرة بالية خلال سنتين منذ تاريخ شراء الآلة
التبريد: التبريد بالماء من نوع الشق الضيق داخل البكرة، التبريد بالهواء خارج البكرة
صندوق القالب
المادة: الهيكل الملحوم، معالجة التسقية للعجلات والأسطوانات
عمر الخدمة: سنة واحدة، سنقوم بتغييرها مجانا إذا كانت البكرة بالية خلال سنة واحدة منذ تاريخ شراء الآلة
الحفرة: الحفرتين لمسحوق التشحيم والتبريد غير المباشر على حدة
الاتجاه: يتم تعديل الاتجاهات المتعددة لضمان زاوية أسلاك الفولاذ أثناء عملية سحب الأسلاك
