معدات أسلاك اللحام ذات مساعد الصهر

إن معدات سلك اللحام ذي مساعد الصهر (flux-cored wire) متكونة من عدة الآلات المصممة لإنتاج الأسلاك ذات مساعدات الصهر بالتصاميم المتنوعة والقطر المختلف. المنتج الخاص بها، أسلاك اللحام ذات مساعد الصهر، استخدامها كمعدن الحشو والقطب الكهربائي في المجالات المختلفة مثل وعاء الضغط، بناء السفن، المبنى العسكري، وصناعة المعدات الثقيلة. تم تصميم آلات أسلاك اللحام ذات مساعد الصهر Wanyi مع الميزات من التلقائية العالية، التشغيل السهل، الأداء المستقر. لديها قدرة الإنتاج السنوية من 2000طن إلى 10000طن.

آلة تقطيع اللفة الفولاذية
إن آلة تقطيع اللفائف الفولاذية متكونة من 3 أجزاء: آلة تفكيك اللفة الفولاذية، آلة تقطيع اللفة الفولاذية، وآلة لف اللفة الفولاذية. مع وحدة تتبع السرعة، تتمكن من تخفيض السرعة إلى النطاق المسموح به تلقائياً عند تتجاوز سرعة التقطيع على الحد.

المواصفات
1. عرض التقطيع الأقصى: Bmax=16mm
2. سمك التقطيع: δ=0.6-1.0mm ( الأدوات المختلفة للسمك المختلف)
3. عدد أقصى للتقطيع: Nmax=15 (شريطا 15)
4. التقطيع الأقصى: Vmax=60m/min
5. القطر الخارجي لأداة التقطيع: φ200mm
6. الوزن الأقصى لتفكيك اللفة: 1000kg
7. القطر الداخلي للفة: φ500mm
8. القطر الخارجي للوح استلام المواد: φ1000mm

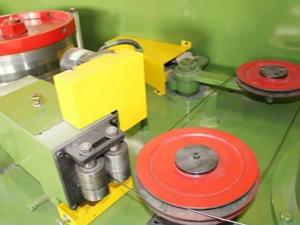

آلة لف اللفة الفولاذية
تتكون آلة لف اللفة الفولاذية من آلة تفكيك الشريط الفولاذي، نظام الشد، وآلة لف الشريط. آلة تفكيك اللفة تستخدم اللولب المزدوج الطرف لترتيب الشريط الفولاذي بفاصل من 3مم إلى 5مم. وآلة اللف تخفض السرعة تدريجيا عند الانتهاء من تجهيز الشريط ووضع الشريط بين آلة تفكيك اللفة وهيكل الشد.

1) معلمات آلة تفكيك اللفة
مبدأ العمل: محرك عاكس 5.5KW، هيكل الشد المتوازن، السرعة المستقرة للف وتفكيك اللفة، المكبح الهوائي المزدوج
قطر الشريط الأقصى: ∮1600
تشديد الشريط الفولاذي: هوائي، نطاق: φ380mm-φ420mm

2) معلمات آلة لف اللفة
أبعاد بكرة لف الأسلاك: φ800mm×φ450mm×500mm/ وفقا لرسومات الزبائن
السرعة الخطية القصوى: 8m/s
التشديد: هوائي بواسطة الأسطوانتين
ترتيب الشريط: لولب مزدوج الطرف
المكبح: المكبح الذراعي الهوائي المزدوج
المحرك: محرك العاكس 15kw

آلة سحب الأسلاك (سحب خشن)
إن آلة سحب الأسلاك بشكل خشن متكونة من آلة تفكيك اللفة ( تلقائية / يدوية)، نظام الشد، آلة تشكيل بالدرفلة، نظام تغذية المسحوق المؤازر، آلة سحب الأسلاك بالخط المستقيم، ونظام التحكم الكهربائي.

المميزات الرئيسية
1. يتم تنفيذ عملية تفكيك اللفة تلقائيا مع محرك العاكس. سرعة آلة تفكيك اللفة وآلة التشكيل بالدرفلة هي مستقرة، مما يجعل شد السلك ثابت.
2. جهاز الطلاء بالزيت مجهز لتزويد الزيت على الجانب الخلفي من الأشرطة الفولاذية بحيث يتم تشحيم الشريط وتقليل الحافات الخشنة. يتم تعديل معدل تقطر الزيت بواسطة المضخة التموجية.
3. نظام تغذية الشريط: يتحرك الشريط الفولاذي على طول طريق شكل S. وهو غير قابل للانزلاق بسهولة بفضل منطقة التوصيل الكبيرة بين الشريط وبكرات التوجيه. جهاز قياس السرعة قابل لتطبيق في هذا النظام.
4. نظام قياس السرعة: سرعة نقل الشريط الفولاذي قابلة لحساب بدقة من سرعة بكرة التوجيه التي تم اختبارها بدقة بواسطة المشفر. وثم التغذية المرتدة لهذه النتيجة إلى جهاز تغذية المسحوق المؤازرلضمان أكثر التحكم دقةً.

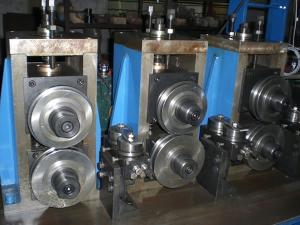

5. درفلة التشكيل: يتم تشكيل الأشرطة الفولاذية إلى شكل U بواسطة 3 درافيل عمودية و3 درافيل أفقية، وثم يتم الحشو بالمسحوق.

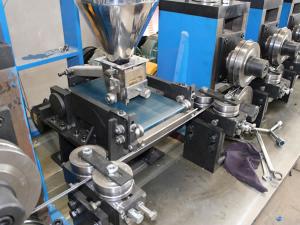

6. جهاز تغذية المسحوق: قادوس التغذية 3 مراحل، المحرك المؤازر، قناة الأخدود مع أسطوانات تحديد الموضع على حافتين مثبتة لحماية الأشرطة من الاهتزاز. يتم تجهيز جهاز الإنذار لتحذير في حالة نقص المسحوق. قادوس المسحوق مصنوع من الفولاذ المقاوم للصدأ لإزالة التأثير المحتمل من المغنطيسية.
7. بعد تم تغذية المسحوق، سيتم تشكيل الشريط الفولاذي بالدرفلة إلى شكل O بواسطة 3 درافيل أفقية و3 درافيل عمودية.

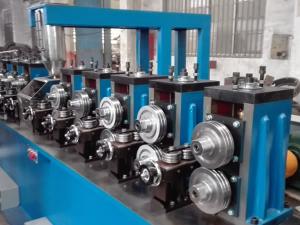

8. يتم تخفيض القطر من الأسلاك الفولاذية شبه التامة الصنع التي تم تشكيلها إلى شكل O بمجموعين من درافيل عمودية وأفقية. من أجل التجنب من الحافات الخشنة أو أي عيب، يتم ترتيب الدرافيل الأفقية والعمودية مع فاصل معين. ويتم تنفيذ عملية تقليل قطر السلك بشكل متكرر حتى تلبية الأبعاد المطلوبة.
9. يتم تعديل الدرافيل وفقا للمقياس. الدرافيل الأفقية تكون قابلة للتعديل نسبيا.
10. آلة السحب ذات حزام V الضيق درجة 1/ درجة 2 لضمان النقل المستقر والضوضاء المنخفض.

الشريط الفولاذي الفولاذ الطري، SPCC-SD الملاحظة
المواصفات (mm) 12*0.8; 14*0.9 سمك × عرض
مواصفات الشريط التام الصنع (mm) Φ2.25-Φ2.9
سرعة التغذية (m/min) 100 (حد أقصى)
حجم الدرفلة (mm) Φ160, Φ70
طريقة تغذية المسحوق تغذية المسحوق المؤازرة مع الحزام مع نظام التغذية المرتدة للسرعة
قطر بكرة تفكيك لفة الأسلاك (mm) φ800 (حسب طلب الزبون)
قطر بكرة لف الأسلاك (mm) Φ630 (حسب طلب الزبون)
التحكم في السرعة التحكم بالتردد، تحكم PLC
نظام الاختبار الاختبار الكهرضوئي التلقائي إنذار في حالة نقص المسحوق

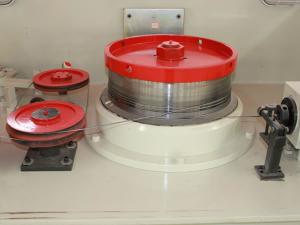

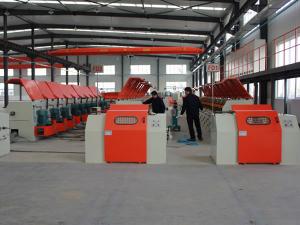

آلة سحب الأسلاك بخط مستقيم
هذه الآلة متميزة بالهيكل المتقدم، التشغيل السهل، التلقائية العالية، وجودة المنتج العالية.

المعلمات الرئيسية
المواصفات مرات السحب حجم التغذية الأقصى (mm) الحجم الأدنى من السلك التام الصنع (mm) السرعة القصوى (m/s) طاقة المحرك (kw)
400 8-12 4.2 0.75 25 7.5-15
450 8-12 4.6 0.96 25 11-22
التحكم في السرعة نظام التحكم البكرة القالب جهاز الضبط طريقة تفكيك اللفة طريقة لف الأسلاك
التحكم بالتردد تحكم PLC المادة: ZG270-500
طلاء السطح: WC
صلابة السطح: >HRC60
معالجة السطح: 1.6Ra
تبريد بالماء
عمر الخدمة: أكثر من سنتين
التبريد بالماء غير مباشر
حفرة المسحوق المشحم
جهاز الخلط المضمن
الاتجاه القابل للتعديل
صندوق القالب الدوراني الاختياري
الضبط الهوائي المقاوم للشد
الشد الثابت والشد القابل للتعديل
جهاز حساس غير تلامسي بإزاحة زاوية
بكرة ذات مخروط مزدوج بدون المحور
تفكيك الأسلاك والتخميد تلقائيا
التحكم بالتردد والشد الثابت
ترتيب الأسلاك بواسطة السير المتزامن والعمود

آلة اللف الطبقي بدقة
يمكن تصنيع آلة اللف الطبقي بدقة وفقا لمتطلبات الزبائن الخاصة. ترتيب الأسلاك متوفر لآلة تفكيك لفة الأسلاك.

مزود الطاقة: محرك 37kw AC لآلة تفكيك اللفة، محرك 5.5kw AC لآلة لف الأسلاك.
