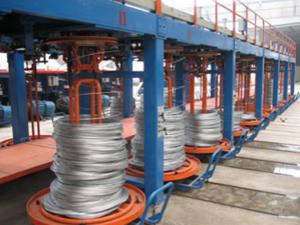

إن خط إنتاج أسلاك الفولاذ المقاوم للصدأ Wanyi مصمم لتصنيع مختلف الأنواع من أسلاك الفولاذ الصامد للصدأ، الأسلاك الصلبة العالية القوة، أسلاك السبيكة. هذه المعدات متميزة بالتشغيل السهل، دون التلوث، الاستقرار العالي. لأي طلب خاص، يرجي اخبارنا ونوفر الحلول للتطبيقات الخاصة بكم.

التقنيات
1) معالجة السطح والسحب الخشن للأسلاك
2) التلدين
3) معالجة السطح والسحب الدقيق للأسلاك ( سحب الأسلاك الفولاذية إلى أسلاك ذات الوزن والقطر المطلوب)

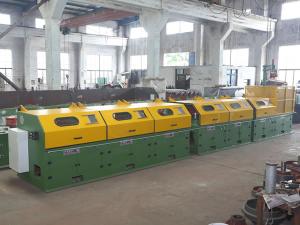

1. آلة سحب الأسلاك الخشن بخط مستقيم LZ600
1) المعلمات
مادة السلك: اسلاك الفولاذ المقاوم للصدأ 304 و316
قوة السلك المغذي: ≤700Mpa
قطر السلك المغذي الأقصى: φ6.5mm
القطر الأدنى لسلك التفريغ: φ2.0mm
سرعة السحب: 8m/s (الحد الأقصى)؛ 5m/s ( السرعة الفعلية)
ضغط الماء: >0.2Mpa
ضغط الغاز: >0.5Mpa

2) المحرك
آلة سحب الأسلاك: محرك عاكس 30KW AC
آلة لف الأسلاك: محرك عاكس 15KW AC

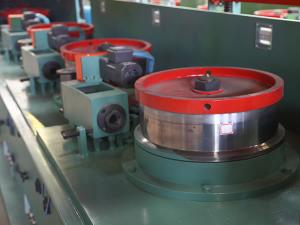

3) البكرة
القطر: 600mm
المادة: فولاذ 45، مطلية مع مسحوق التنغستن الكربوني
الصلابة: أكثر من HRC60
تنعيم السطح: 1.6Ra
عمر الخدمة: 15000h
التبريد: تبريد بالماء نوع الشق الضيق داخل البكرة

4) هيكل الآلة
هيكل الآلة الرئيسية مصنوع من هيكل الفولاذ الملحوم، المكبح الإضطراري والمنضدة للتحكم في الماء، الغاز والكهرباء يتم تثبيتهما في الجزء الأمامي من الهيكل.

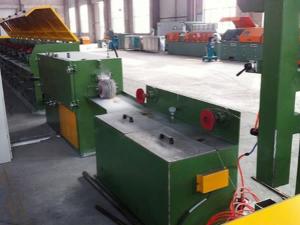

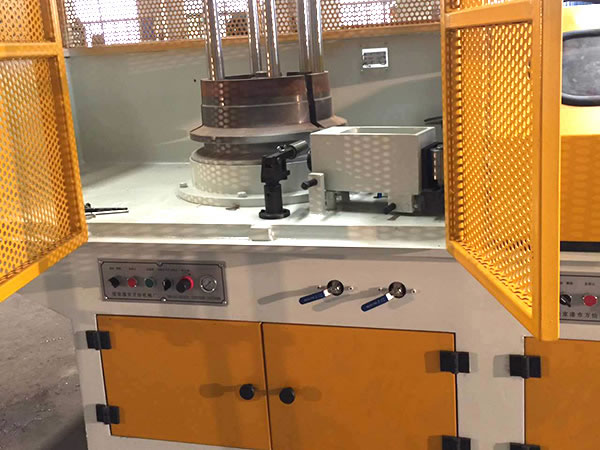

5) صندوق القالب
الصندوق مقسم إلى حفرة مسحوق التشحيم وحفرة مياه التبريد، صندوق القالب قابل للتعديل بالاتجاهات المتعددة، جهاز الخلط متوفر لخلط المسحوق تلقائيا.

6) تعديل الشد
درفلة تعديل الشد مسيطر عليها بالأسطوانة، والحساس هو نوع الإزاحة الزاوية لا التلامسية.

7) النقل
يتم تشغيل بحزام V وعلبة التروس

8) نظام التحكم
محول التردد من Siemens أو Inovance مستخدم للتحكم في السرعة
يتم التحكم في وحدة الدارة الثانوية بواسطة نظام PLC من Siemens أو Mitsubishi
يمكن للمستخدمين إدخال المعلمات عن طريق شاشة اللمس، التي تكون موثوق بها وسهلة التشغيل.

9) آلة لف الأسلاك
يتم تشغيل آلة لف الأسلاك SG740 هوائيا، مع تعديل السرعة غير المتدرج بالتردد المتغير.

2. ماكينة تلدين سلك الفولاذ المقاوم للصدأ
1) الفرن
• الأبعاد: طول 8000mm × عرض 2030mm × ارتفاع 1720mm، الارتفاع من الأرض إلى مركز الفرن: 1000mm
• الهيكل الداخلي: الطوب الحراري للجانب الداخلي، اللوح المقاوم لدرجة الحرارة العالية للطبقة المتوسطة، الطوب الخفيف الوزن للجانب الخارجي، اللوح المقاوم لدرجة الحرارة العالية للسطح الخارجي
• عرض الفرن: 1130mm، ارتفاعه: 200mm
• الطاقة المقدرة: 25KW*6 ( لوحدة الفرن الرئيسي)
• سلك التسخين: مصنوع من OCr21AL6Nb، طريقة التسخين العلوي؛ الطوب العازل المسبق الصنع لبطانة الفرن
• جهاز التحكم في درجة الحرارة: تحكم PID، 6 مزدوجات حرارية من روديوم – بلاتين مستخدمة في عناصر اختبار درجة الحرارة، ويتم الحفاظ على درجة الحرارة لجهاز التحكم بـ 2℃
• مشغل التحكم في درجة الحرارة يستخدم مقوم التحكم السليكوني (SCR)، الذي يتحكم في درجة الحرارة عن طريق تعديل التيار.
• أنبوب الفرن: مصنوع من 2520si، φ33*3*83000mm
• درجة الحرارة خارج الفرن: تساوي أو أكثر من درجة حرارة الغرفة +40℃

2) جزء التبريد
• الأبعاد: طول 6000mm × عرض 1300mm × ارتفاع 400mm
• مادة أنبوب التبريد: 304، المواصفات: φ33*3*6000mm
• التوصيل: مع سن الأنبوب، الأنبوب النحاسي للأفراع، مقياس التدفق لكل أنبوب
• أنابيب الفرن وأنابيب الخزان تكون موصلة بأنابيب الغلاف

3) جزء اللف
• جهاز تخفيض السرعة الدوروي، قطر عجلة لف الأسلاك: φ600+φ400 (الاستخدام الثنائي)
• محرك التردد التغير من Fujifilm
• يمكن للمستخدمين بدء تشغيل وإيقاف آلات لف الأسلاك وتفكيك اللفة متزامنا.

4) التنظيف الإلكتروليتي
• مجموعة من خزان FRP ( زاوية مائلة معينة للقاع، طول 3000mm لجزء التنظيف بالحامض، وطول 2400mm لجزء التنظيف بالماء)
• عدد 5 من ألواح الرصاص، سيراميك U
• فوهة النفخ، مضخة الهواء، مضخة الحمض، ومضخة الماء

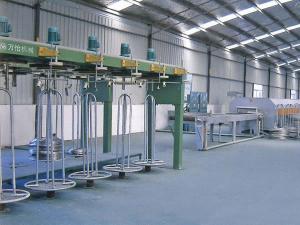

5) جزء تفكيك لفة الأسلاك

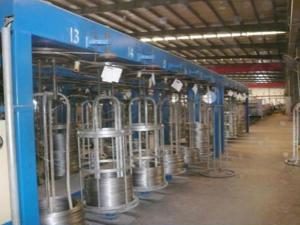

• 3 مجموعات من حامل توزيع الأسلاك
• 4 مجموعات من منصة تخزين الأسلاك ( ارتفاع 380mm)
• تخميد لجزء تفكيك الأسلاك

6) تحليل أمونيا: 10m3/h

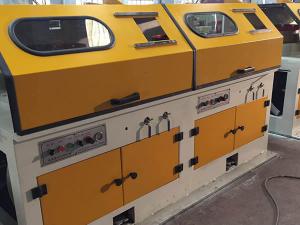

3. آلة سحب الأسلاك الدقيق بخط مستقيم LZ400

1) المعلمات
مادة السلك: سلك الفولاذ المقاوم للصدأ 201، 304، 416 الخ
قوة السلك: ≦700Mpa
قطر السلك المغذي: φ2.2mm-φ2.8mm
قطر سلك التفريغ: φ0.6mm~φ1.2mm
سرعة السحب: 9m/s (الحد الأقصى)، 6m/s (السرعة الفعلية)
ضغط المياه: >0.2Mpa
ضغط الغاز: >0.5Mpa

2) المحرك
آلة سحب الأسلاك: محرك 11KW AC
آلة تفكيك لفة الأسلاك: محرك 11KW AC

3) البكرة
القطر: 400mm
المادة: فولاذ 45، مطلية مع مسحوق التنغستن الكربوني
الصلابة: أكثر من HRC60
تنعيم السطح: <1.6Ra
عمر الخدمة: 15000 ساعة، سنقوم بتغييرها مجانا إذا كانت البكرة بالية خلال سنة واحدة منذ تاريخ شراء الآلة
التبريد: التبريد بالماء من نوع الشق الضيق داخل البكرة

4) هيكل الآلة
الهيكل: هيكل الآلة الرئيسية هو هيكل الفولاذ الملحوم، المكبح الإضطراري والمنضدة للتحكم في الماء، الغاز والكهرباء يتم تثبيتهما في الجزء الأمامي من الهيكل.

5) صندوق القالب
الصندوق مقسم إلى حفرة مسحوق التشحيم وحفرة مياه التبريد، صندوق القالب قابل للتعديل بالاتجاهات المتعددة

6) تعديل الشد
درفلة تعديل الشد مسيطر عليها بالأسطوانة، والحساس من TURCK

7) النقل
يتم تشغيل بحزام V

8) نظام التحكم
التحكم في السرعة: محول التردد من Siemens أو Inovance
الدارة الثانوية: نظام PLC من Siemens أو Mitsubishi
يمكن للمستخدمين إدخال المعلمات عن طريق شاشة اللمس، التي تكون موثوق بها وسهلة التشغيل.

9) آلة لف الأسلاك
يتم تشغيل آلة لف الأسلاك SG740 هوائيا، مع تعديل السرعة غير المتدرج بالتردد المتغير.
